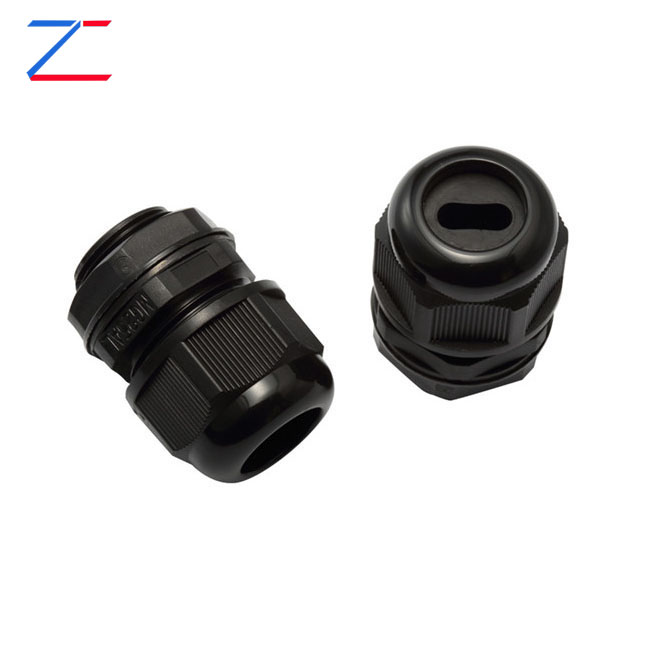

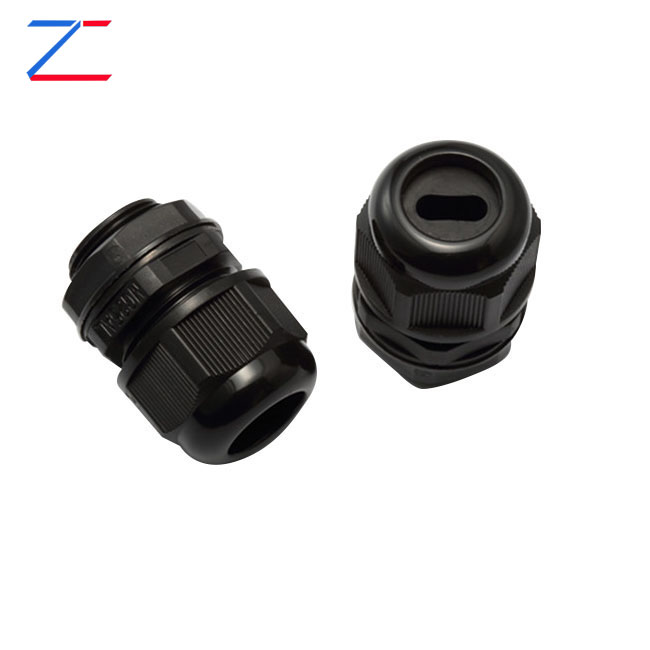

Tuyến cáp nylon lỗ phẳng

Thông số kỹ thuật chủ đề:

Chủ đề số liệu, luồng PG, luồng G (PF) và luồng NPT.

Mô tả sản phẩm:

Sản phẩm này là một thiết kế lỗ đa dòng, tính năng nổi bật này có thể được tích hợp vào nhiều cáp cùng một lúc một lỗ cáp, không chỉ có thể giảm đáng kể thời gian xây dựng và giảm chi phí,
nhưng cũng làm giảm không gian bị chiếm bởi lỗ hổng đầu ra. Bách khoa toàn thư về sản phẩm này qua 1000 giờ thí nghiệm kháng thời tiết kháng tia cực tím là không thấm nước và chức năng đẩy vẫn giữ nguyên.
Các sản phẩm là các đặc tính kháng axit và kiềm, chống ăn mòn,
chẳng hạn như hóa chất và dung môi có thể được sử dụng rộng rãi trong máy móc, điều khiển tự động,
đầu nối, điện, mạng, viễn thông hoặc thông tin liên lạc, ánh sáng và các trường khác.

Cấp độ bảo vệ:

Trong phạm vi của các quy định của khóa thẻ và sử dụng loại ốc vít ne vít chặt chẽ chặt chẽ, đạt được thanh IP68-5.

Màu sắc:

Đen, xám, xanh, đỏ, trắng.

Xếp hạng lửa:

UL94V - 2. Lớp lên đến nơi cấp độ phòng cháy chữa cháy V0,

Vật liệu:

A.C.E.F Phần làm bằng nylon PA66 (xếp hạng lửa UL 94 V - 2), Phần B và D áp dụng cao su kháng thời tiết EPDM. Tất cả các loại khẩu độ, vật liệu của cao su có thể chấp nhận tùy chỉnh.

Nhiệt độ làm việc:

- 40 ℃ ~ + 100, thời gian ngắn có thể lên tới + 120 ℃

Kích thước chủ đề

Phạm vi cáp

Đường kính chủ đề

Chiều dài của chủ đề

Đường kính cờ lê

Đóng gói

mm

C1 mm

C2 mm

mm

Chỉ/túi

M16 x 1.5

3 ~ 4

16

15

22/22

50

M20 x 1.5

4.3 ~ 6

20

15

27/22

50

M25 x 1.5

6.4 ~ 8,7

25

15

33/33

50

M32 x 1.5

7,7 ~ 10

32

15

41/42

10

M40 x 1.5

7 ~ 9

40

20

50/52

10

11 ~ 13

40

20

50/52

10

PG 11

1.6 ~ 2.2

18.6

10

24/22

50

2 ~ 3

18.6

10

24/22

50

3 ~ 4

18.6

10

24/22

50

PG 13,5

3,5 ~ 5,2

20.4

10

27/24

50

PG 16

2,5 ~ 3,5

22.5

11

30 /27

50

3.3 ~ 4.3

22.5

11

30 /27

50

4 ~ 6

22.5

11

30 /27

50

PG 21

3.6 ~ 5,2

28.3

13

36/33

50

5 ~ 6.5

28.3

13

36/33

50

6.4 ~ 8,7

28.3

13

36/33

50

PG 29

7,7 ~ 10

37

12

46/42

10

PG 36

7 ~ 9

47

15

57 /52

10

11 ~ 13

47

15

57 /52

10

G 3/8

1.6 ~ 2.6

16.66

10

22/22

50

2 ~ 3

16.66

10

22/22

50

3 ~ 4

16.66

10

22/22

50

G 1/2

1.6 ~ 2.6

20.95

10

27/22

50

2 ~ 3

20.95

10

27/22

50

3 ~ 4

20.95

10

27/22

50

3,5 ~ 5,2

20.95

10

27/24

50

2,5 ~ 3,5

20.95

10

27/22

50

3.3 ~ 4.3

20.95

10

27/22

50

4.3 ~ 6

20.95

10

27/22

50

G 3/4

2,5 ~ 3,5

26.44

12

33 /27

50

3.3 ~ 4.3

26.44

12

33 /27

50

4.3 ~ 6

26.44

12

33 /27

50

3.6 ~ 5,2

26.44

12.5

33/33

50

5.1 ~ 6.5

26.44

12.5

33/33

50

6.4 ~ 8,7

26.44

12.5

33/33

50

G 1

3.6 ~ 5,2

33.25

12

42/33

10

5 ~ 6.5

33.25

12

42/33

10

6.4 ~ 8,7

33.25

12

42/33

10

7,7 ~ 10

33.25

15

42/42

10

G 1 1/4

7 ~ 9

41.91

15

53 /52

10

11 ~ 13

41.91

15

53 /52

10

Npt

Npt 3/8

1.6 ~ 2.6

17.05

13

22

50

2 ~ 3

17.05

13

22

50

3 ~ 4

17.05

13

22

50

Npt 1/2

2,5 ~ 3,5

21.22

13

27

50

3.3 ~ 4.3

21.22

13

27

50

4.3 ~ 6

21.22

13

27

50

Npt 3/4

3.6 ~ 5,2

26.57

15

33

50

5.1 ~ 6.5

26.57

15

33

50

6.4 ~ 8,7

26.57

15

33

50

Npt 1

7,7 ~ 10

33.23

17

42

10
